这个电子小常识，你搞不搞得定？

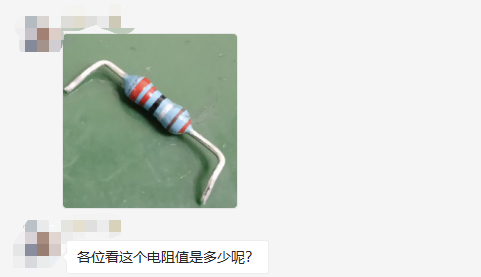

如上图所示，前几天群里有一位兄弟问道：“色环电阻怎么读值的？”

当时自己对这个也是似懂非懂，一时没答上来，羞的小连通红……

不过后来我查了一下资料，把这部分知识整理了一下。如下，有需要可自行阅读~

我们刚接触电子这块的时候最初接触到的电阻应当都是直插式金属碳膜电阻或碳膜电阻，他们基本上都是色环电阻。色环电阻即用电阻体上不同的颜色的圆环来表示电阻的标称阻值和误差。因此，如果你不想用测量设备，而是想秀秀基本功，那么，一定要先学会读电阻上的色环。否则容易翻车哦~

色环电阻比较常见的是四环电阻和五环电阻。除此之外还有六环电阻，六环电阻我比较少用到，一般比较高精度的场合才会用到。在电阻体上有四种色环的为四环电阻、有五个色环的为五环电阻、有六个色环的为六环电阻。

对于四环电阻来说：第一个色环表示十位数字、第二个色环表示个位数字、第三个色环表示应乘10的次幂、第四个数字表示误差；

对于五环电阻来说：第一个色环表示百位数字、第二个色环表示十位数字、第三个色环表示个位数字、第四个色环表示应乘10的次幂、第五个数字表示误差；

对于六环电阻来说：第一个色环表示百位数字、第二个色环表示十位数字、第三个色环表示个位数字、第四个色环表示应乘10的次幂、第五个数字表示误差、第六个色环表示温度系数；

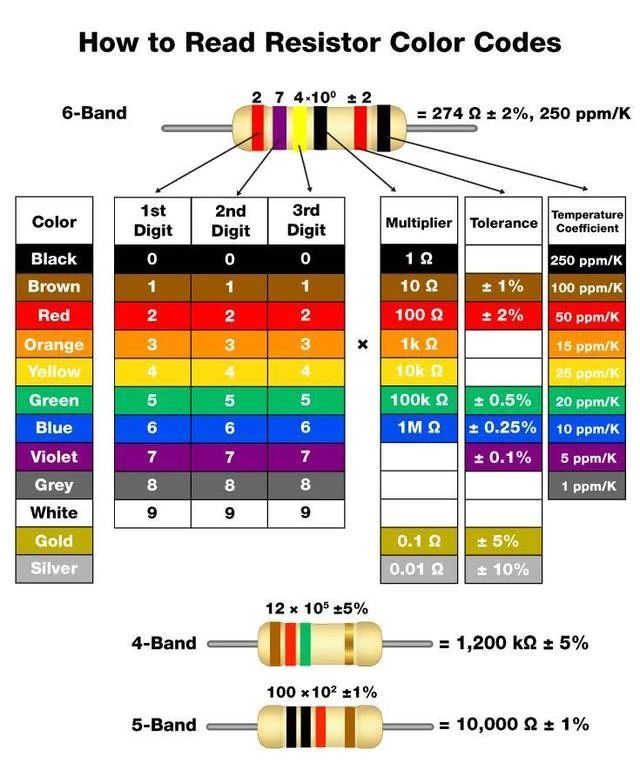

关于色环电阻的阻值的计算，大家可以参考下图来学习加深印象
